卫生型涡街流量计
产品描述
一、产品概述:
GK-LUGB系列卫生型涡街流量计的传感器是利用卡门旋涡原理制造的一种新型流量仪表,输出信号为脉冲信号和标准电流信号,可与我公司生产的ZW-XMJA型多功能流量积算仪配套使用,测量管道中液体、气体和蒸汽的瞬时流量和累积流量。是目前较理想的自动化检测仪表,有普通型、防爆型和就地显示型,卡箍涡街适用于很多卫生行业。
二、工作原理:
GK-LUGB系列卫生型涡街流量计在测量管中垂直插入一个柱状物时,流体通过柱状物两侧就交替地产生规则的旋涡,这种旋涡列被称为卡门涡街。卡门涡街的释放频率与流体速度及柱状物的宽度有关,可用下式表示:
f=St·v/d式中:f-卡门涡街的释放频率
St-系数(称为斯特罗哈数)
v-流速
d-柱状物的宽度
卡门涡街释放频率f和流速v成正比,因此通过测量卡门涡街释放频率就可算出瞬时流量。
斯特罗哈数是涡街流量计的重要系数。在曲数的St≈0.17的平直部分,旋涡的释放频率与流速成正比,所以检出频率f就可求得流速v,由v求出体积流量。
涡街流量传感器得旋涡释放频率是由旋涡交替地作用于检测传感器(探头)上地应力通过在它内部地压电元件来检出地。
三、应用场合:
GK-LUGB系列卫生型涡街流量计广泛应用于石油、化工、冶金、机械、造纸,以及城市管道供热、供水、煤气等行业的各种低黏度液体、气体、蒸汽等单相流体的工艺计量和节能管理。
四、主要特点:
1、卫生行业专用,内部构件简单,卡箍连接;
2、软件组态 可以实现不同介质的不同测量所要求的各种组态;
3、参数设定可以对不同流体的测量用参数进行设定。例:气体偏差系数、仪表系数、额定值等;
4、自诊断对设定参数范围,发生体输出信号、信号的发送和接收,CPU的故障等进行诊断;
5、显示功能 各种诊断码、流量、总量、流量百分比等参数;
6、输出 脉冲,4~20mA。

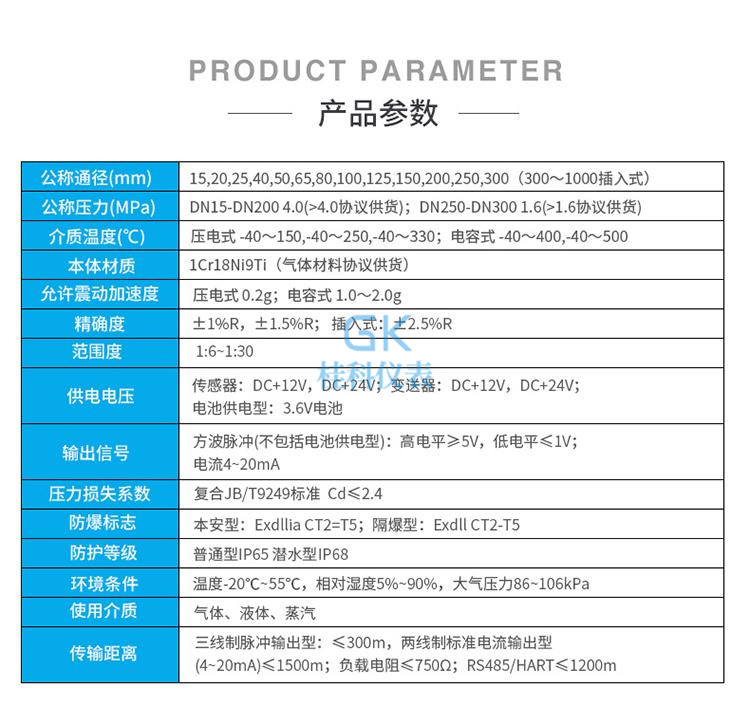

五、技术参数:
1、准确度液体:±1.0%;
气体、蒸汽:±1.0%FS(流速<35m/s);
±1.5%FS(流速35m/s~80m/s);
2、规格25,40,50,80,100,150,200,250,300;
3、介质温度范围:-25℃~+300℃;
4、环境温度范围:-25℃~70℃;
5、电源模拟输出18~45V DC;脉冲输出14~30V DC;
6、工作压力≤2.5Mpa;
7、防爆等级 ExdⅡCT1~T6;
8、防护等级IP65。
六、选型要点:
正确选型才能保证涡街流量计更好的使用。选用什么种类的涡街流量计应根据被测流体介质的物理性质和化学性质来决定?使涡街流量计的通径、流量范围、衬里材料、电极材料和输出电流等?都能适应被测流体的性质和流量测量的要求。
1、精密功能检查
精度等级和功能根据测量要求和使用场合选择仪表精 度等级,做到经济合算。比如用于贸易结算、产品交接和能源计量的场合,应该选择精度等级高些,如1.0级、0.5级,或者更高等级; 用于过程控制的场合,根据控制要求选择不 同精度等级;有些仅仅是检测一下过程流量,无需做准确控制和计量的场合,可以选择精度等级稍低的,如1.5级、2.5级,甚至 4.0级,这时可以选用价格低廉的插入式涡街流量计。
2、可测量的介质
测量介质流速、仪表量程与口径 测量一般的介质时,涡街流量计的满度 流量可以在测量介质流速0.5—12m/s范围内 选用,范围比较宽。选择仪表规格(口径)不一 定与工艺管道相同,应视测量流量范围是否 在流速范围内确定,即当管道流速偏低,不能满足流量仪表要求时或者在此流速下测量准 确度不能保证时,需要缩小仪表口径,从而提 高管内流速,得到满意测量结果。
3、涡街流量变送器的选择
在饱和蒸汽测量中采用VA型压电式涡街流量变送器,由于涡街流量计量程范围宽,因此,在实际应用中,一般主要考虑测量饱和蒸汽的流量不得低于涡街流量计的下限,也就是说须***满足流体流速不得低于5m/s。根据用汽量的大小选用不同口径的涡街流量变送器,而不能以现有的工艺管道口径来选择变送器口径。
4、压力补偿压力变送器的选择
由于饱和蒸汽管路长,压力波动较大,须***采用压力补偿,考虑到压力、温度及密度的对应关系,测量中只采用压力补偿即可,由于管道饱和蒸汽压力在0.3-0.7MPa范围,压力变送器的量程选择1MPa即可。
5、显示仪表选择
显示仪表智能流量显示仪,具有稳压补偿、瞬时流量显示和累积流量积算功能。
七、现场需求:
1、低维护量-市场上大多数的涡街流量计是采用取压孔或插入式检测元件感应漩涡,一旦介质中杂质嵌入取压孔或感应元件与表体间的缝隙,则造成信号变弱或不稳定。良好的设计应该是没有容易堵塞的部分,从而降低维护量。
2、感应元件在线更换-某些厂家的感应元件与涡街发生体合二为一,看似简单的设计却给实际使用带来不便。因为一旦感应部分失效,则需要将管道内介质排空泄压后更换部件,影响生产。完善的设计应该是将二者分开,这样就可以单独更换感应部分,而无需将介质排空。
3、涡街流量计容易受到振动的干扰,设计精良的涡街流量计可以通过硬件和数字信号处理将干扰排除,从而得到稳定的信号。
4、涡街流量计安装的一个麻烦事前后需要很长的直管段,有些厂家可以提供在流量计内部缩径的设计,大大降低了用户专门维涡街流量计配备直管段的需求。
八、调试使用期间需要注意的问题:
1、流量计现场安装、维护须***遵守“有防爆性气体时勿开盖"的警告语,并在开盖前关掉外电源。
2、涡街流量计在室外使用时,建议加配防护罩。
3、不得随意松开流量计固定部分。压力传感器的保护。用户在使用流量计时,应注意流量计的压力过载值为压力传感器额定工作压力的1.5倍(即介质zui高压力的1.5倍)。选型应在规定的流量范围内,防止超速运行,以获得理想的准确度和保证正常使用寿命。(由于试压、吹扫管道或排气造成超速运转,以及涡轮在反向流中运转都可能导致流量计损坏)
4、涡街流量计投入运行时应缓慢开启阀门,防止瞬间气流冲击而损坏涡轮。加润滑油应按告示牌操作,加油的次数依气质洁净程度而定,通常每年2~3次。
5、涡街流量计运行时不允许打开后盖或更动内部有关参数,否则将影响流量计的正常运行。
九、安装使用中应注意的事项:
涡街无机械可动部件,体积小,耐腐蚀,性能稳定,可直接显示介质的工作压力、温度、流量以及标准状态下的气量,量程范围宽,计量误差小等优点,现已广泛用于油气井的生产计量和天然气的销售计量中。在多年来的现场应用中,我们认为该流量计适合于较为干净的干气计量,渐成为中小用气计量。要保证流量计计量准确,减少计量误差,请注意:
1、选型合理
勿使实际z小流量QVmin低于所选通径流量计流量范围下限。

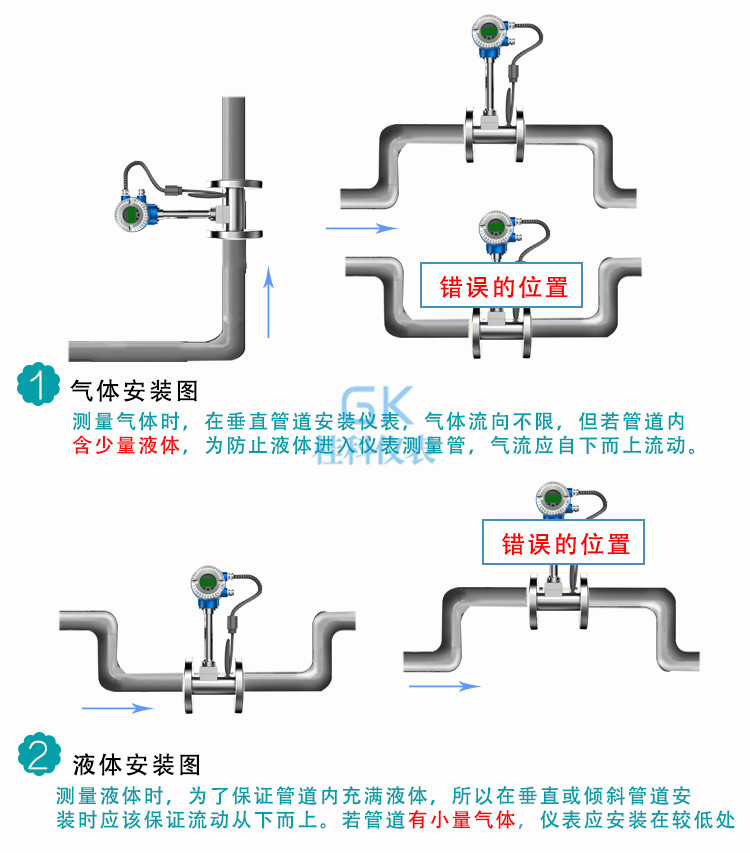

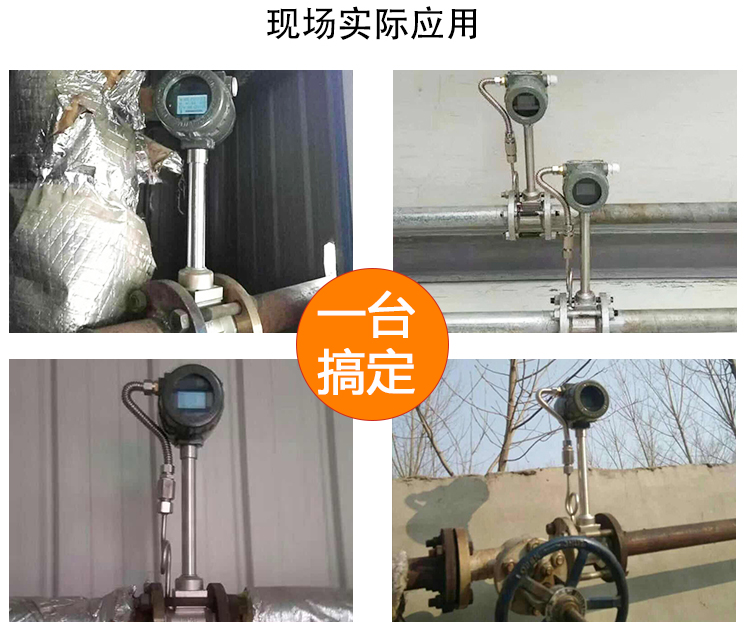

2、安装正确

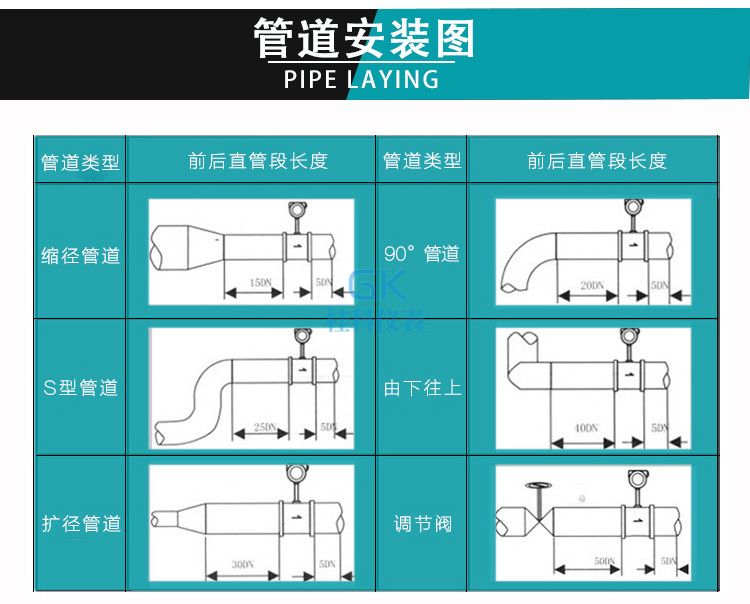

涡街流量计上游的应有至少10D长度的计量直管段。直管段内壁应光滑、更不能有台阶,磨平连接法兰的焊缝,法兰垫片不能突入管道内。更不能把流量计的安装方向装反了。试验证明:一切不合理的安装,都将导致流量计计量值偏低。
3、远离震荡源,或在流量计上、下游安装支墩,以避免管线震动的影响。避免强磁场对流量计芯片的干扰。
4、气质相对干净
尤其不能出现液气两相流;气质较脏时,应即时清洗流量计。
5、减少气流脉动的影响
可在流量计前安装缓冲罐,或者加长流量计上游的计量直管段长度。
6、及时对流量计进行计量检定,确保量值准确可靠。

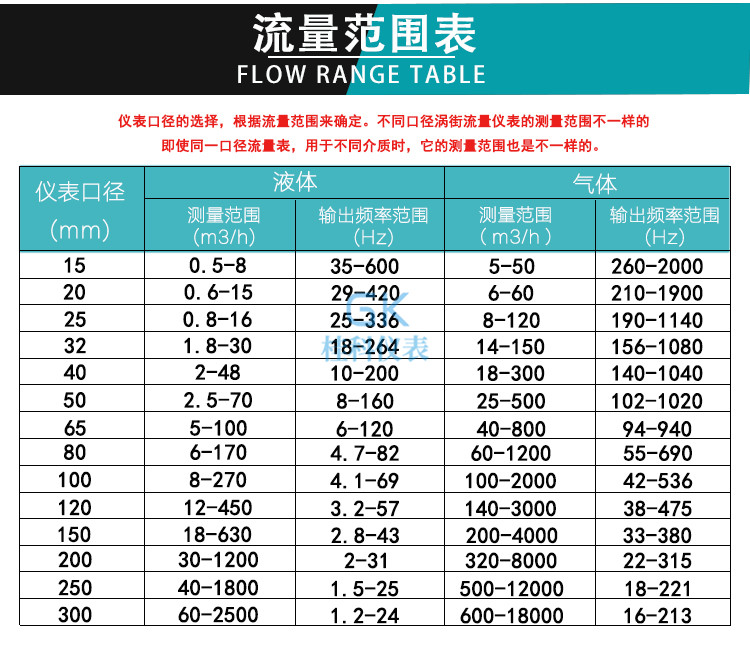

流量 | 液体流量范围 | 气体流量范围 | 饱和蒸汽流量范围 | |||
口径 | 小流量 | 大流量 | 小流量 | 大流量 | 小流量 | 大流量 |
DN25 | 0.9 | 14 | 8.3 | 110 | 13 | 1500 |
DN40 | 2.5 | 35 | 26 | 300 | 25 | 4400 |
DN50 | 3.3 | 55 | 36 | 480 | 40 | 6800 |
DN80 | 8 | 150 | 90 | 1300 | 100 | 19000 |
DN100 | 14 | 240 | 140 | 2000 | 160 | 29000 |
DN150 | 38 | 450 | 290 | 4100 | 350 | 66000 |
DN200 | 70 | 850 | 620 | 7500 | 620 | 118000 |
DN250 | 130 | 1300 | 700 | 12500 | 970 | 185000 |
DN300 | 180 | 2000 | 920 | 16500 | 1400 | 267000 |

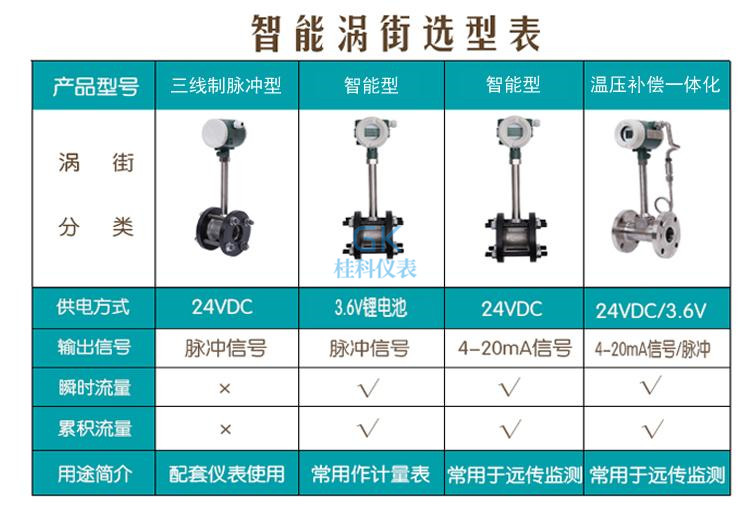

十六、选型编码:
代号 | 通径 | 流量范围㎡/h | ||||
GK-LUGB-25 | DN25 | 1~10(液体) | 25~60(气体) | 蒸汽流量请查看说明书,DN300以上推荐使用插入式涡街流量计 | ||
GK-LUGB-32 | DN32 | 1.5~18(液体) | 15~150(气体) | |||
GK-LUGB-40 | DN40 | 2.2~27(液体) | 22.6~150(气体) | |||
GK-LUGB-50 | DN50 | 4~55(液体) | 35~350(气体) | |||
GK-LUGB-80 | DN80 | 9~135(液体) | 90~900(气体) | |||
GK-LUGB-100 | DN100 | 14~200(液体) | 140~1400(气体) | |||
GK-LUGB-150 | DN150 | 32~480(液体) | 300~3000(气体) | |||
GK-LUGB-200 | DN200 | 56~800(液体) | 550~5500(气体) | |||
代号 | 功能1 | |||||
N | 无温压补偿 | |||||
Y | 有温压补偿 | |||||
代号 | 输出型号 | |||||
F1 | 4-20mA输出(二线制) | |||||
F2 | 4-20mA输出(三线制) | |||||
F3 | RS485通讯接口 | |||||
代号 | 被测介质 | |||||
J1 | 液体 | |||||
J2 | 气体 | |||||
J3 | 蒸汽 | |||||
代号 | 连接方式 | |||||
L1 | 法兰卡装式 | |||||
L2 | 法兰连接式 | |||||
代号 | 功能2 | |||||
E1 | 1.0级 | |||||
E2 | 1.5级 | |||||
T1 | 常温 | |||||
T2 | 高温 | |||||
T3 | 蒸汽 | |||||
P1 | 1.6MPa | |||||
P2 | 2.5MPa | |||||
P3 | 4.0MPa | |||||
W1 | 内部3.6V供电 | |||||
W2 | DC24V供电 | |||||
N1 | 不锈钢 | |||||
N2 | 碳钢 | |||||
N3 | 防腐型 |
